Seda laevanavigatsiooniradarit on lihtne kasutada ja see sobib ideaalselt jahtidele ja kalalaevadele.

1. Toode Laeva navigatsiooniradari tutvustus

Laevanavigatsiooniradar on merenavigatsiooniseadmete üks olulisemaid komponente. See edastab fikseeritud sagedusega elektromagnetlaineid ja tuvastab kajasignaale ning kombineerib teiste navigatsiooniseadmete ja andurite saadud andmeid, et saavutada navigatsiooniabi ja kokkupõrgete vältimine, parandades seeläbi navigatsiooniohutust. See on laeva navigatsiooni "silm".

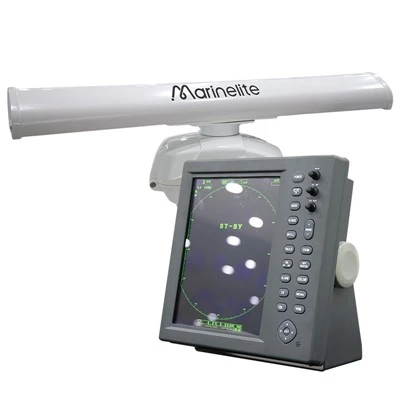

Laeva navigatsiooniradar 10-tollise kuppelantenniga, ulatus 36 nm.



Rakendus navigeerimisel

• Positsioneerimine

• Navigeerimine

• Väldi kokkupõrget



2. Laeva navigatsiooniradari tootekirjeldus



Antenn

a. Antenni mudel: SYRSB-1004

b. Antenni pikkus:58CM

c. Tala laius:Horisontaalne:4kraadid, Vertikaalne: 25kraadid.

d. Pöörlemine:24 pööret/Minutid

Saatja

a. Sagedus: 9410MHz±30 MHz (X sagedusala)

b. Väljundvõimsus:4KW

c. Impulsi laius ja impulsi korduse sagedus

Vahemik (nm/km)	impulsi laius(meie)	Pulsi kordumise sagedus(Hz)
0.125/0.25/0.5/0.75/1	0.08	2200
1.5	0.08	2200
	0.3	1200
2	0.3	1200
3	0.3	1200
	0.8	600
4/6/12/16/24/32/36/48/64	0.8	600

Vastuvõtja

a. Mikrolaineahju esiosa: MIC

b. Mürategur:8db

c. Keskmine sagedus: 60MHz

d. Riba laius: impulsi laius{{0}}.08us/0.3us

Ribalaius---25MHz/5MHz

Liides

a. GPS-i andmevorming: NMEA0183/IEC61162_1

b. AIS-i andmevorming: IEC61162_2

c. Pealkirja andmevorming: IEC61162_2

d. Logiandmete vorming: IEC61162_1

e. Jaotatud ekraan: VGA port

Võimsus

a. Nimi otsepinge: DC 24V

b. Pinge vahemik: DC10.2V-40.0V

c. Kogu masina töövool: 2.6A(24VDC)



3.Tootmine Laeva navigatsiooniradari üksikasjad
